五軸聯動石材水刀切割專用數控系統的實驗驗證

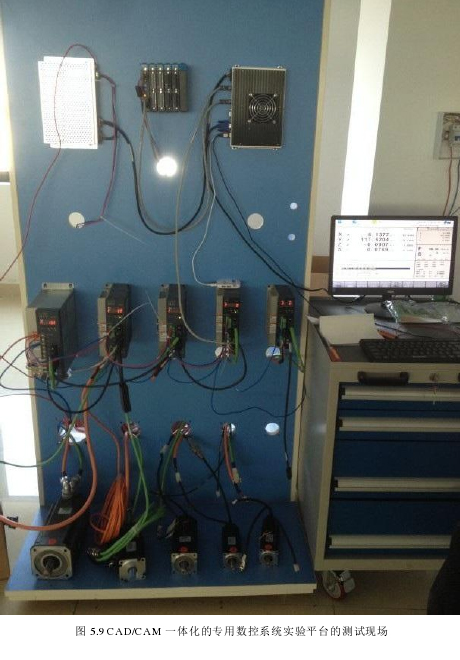

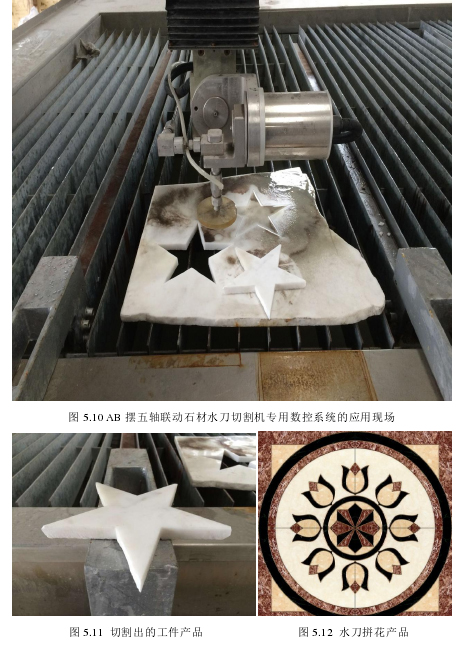

該 CAD/CAM 一體化的五軸聯動水刀切割專用數控系統已經在正能石材機床廠的AB 擺五軸聯動數控水刀切割機床上應用驗證。如圖 5.9 為 CAD/CAM 一體化的專用數控系統實驗平臺的測試現場，如圖 5.10 是 AB 擺五軸聯動石材水刀切割專用數控系統機床的應用現場，如圖 5.11 是 AB 擺五軸聯動石材水刀切割專用數控機床切割出的工件石材，其中邊緣偏角 C 為 2.5°，如圖 5.12 是該正能石材機床廠石材水刀拼花產品。經現場對加工出的工件的測試驗證，本文開發的 CAD/CAM 一體化的五軸聯動水刀切割專用數控系統目前已經完成了圖形實體屬性添加，及生成五軸數控代碼等功能，并且取得了良好的效果。
