G代碼生成
來源： 時間：2021-08-11 瀏覽：6756
        G代碼是現有數控機床廣泛使用的一種數控加工代碼，較為流行的CAM軟件如UG, pro/e, MasterCAM等都支持G代碼的輸出。本章的仿真部分將用到.NC文件的G代碼進行加工仿真，需先生成相應的.NC文件。G代碼支持直線插補(G01)和圓弧插補(G02 ,  G03，第四章中已對各種曲線進行了數據點密化，因此，本文使用G代碼的直線插補指令G01并用C#語言編程自動生成.NC文件。

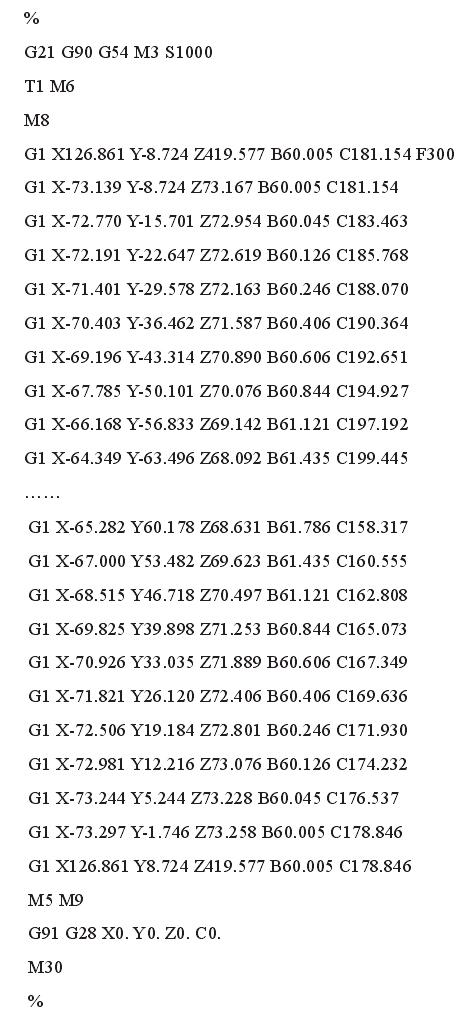

        將第5.1節中所得B, C軸的旋轉角度，第5.2節中所得偏置后的點坐標和5.3節中進退刀數據用G01指令重構。再加上公英制代碼(G20, G21)、工件坐標系代碼(G54)、刀具選擇代碼(T)、主軸正反轉及停止代碼(M3, M4, MS),主軸轉速設定代碼(S)、進給速度設定代碼(F)等，即可生成完整的數控加工G代碼并保存成.NC文件，生成的G代碼實例如下:
